(1)结构原理

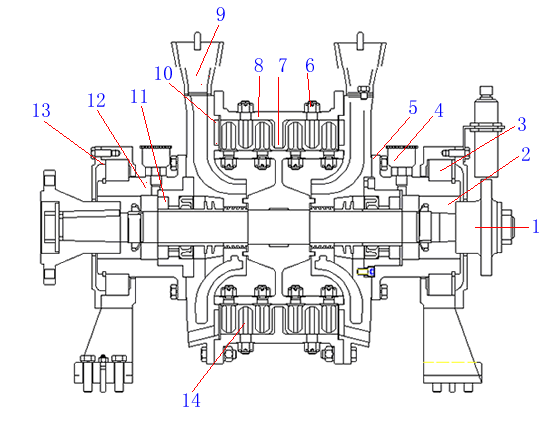

D系列测功器机体结构示意图
1.主轴 2.测速齿轮 3.磁电转速传感器 4.油嘴 5.端盖 6.转子螺栓
7.转子 8.定子 9.水斗 10.侧壳 11.主轴承 12.摆动轴承 13.轴承盖 14.定子螺栓 |
主体为销钉式结构。其工作原理是通过转子、定子上的多个销钉搅拌水产生阻力,传递给外壳,通过机械式磅称测力机构或拉压力传感器,负荷表指示负荷值(或扭矩值),转速由电子转速表显示。
测功器的工况是通过调节进水量来改变的。进水的多少决定内腔水环厚薄和相应测量负荷值的大小。排水阀开度大小可以调节出水温度。因为对于相同的测量功率,单位是间内通过测功器的水量多,内腔水温低,反之则高。
(2)主要特点
·结构简单,使用、维护方便。
·纯机械式,对操作人员的技术水平要求不高。
·指针指示负荷值,精度相对YP系列水力测功器及DW系列电涡流测功器的精度要差些。
·测功器与发动机之间采用弹性联接。
