一、设计依据：
GBT 18488.1-2015 《电动汽车用驱动电机系统 第一部分 技术条件》;
GBT 18488.2-2015 《电动汽车用驱动电机系统 第二部分 试验方法》;
二、设备配置：
|
序号
|
名称
|
参数
|
单位
|
数量
|
|
1
|
AC-300G电力测功机
|
额定功率:300kw
额定转速:8000r/min
最高转速:20000r/min
冷却系统：自带
额定扭矩：357Nm
|
台
|
1台
|
|
2
|
计算机测控系统(操作台)
|
通信模块
数据采集模块
AC系统软件
研华工业计算机
23寸液晶显示器
HP1108激光打印机
|
台
|
1套
|
|
3
|
测功机变频控制柜
|
600*600*1800mm
|
个
|
1个
|
|
4
|
强电电缆
|
测功机与变频控制柜之间
|
米
|
10米
|
|
5
|
能量回馈柜
|
600*600*1800mm
|
个
|
1个
|
|
6
|
转速扭矩传感器
|
20000r/min
500Nm
|
个
|
1个
|
|
7
|
联轴器1
|
扭矩传感器与测功机之间
|
个
|
1个
|
|
8
|
包装运输保险
|
|
|
|
|
9
|
现场调试
|
|
|
|
|
10
|
被测电机安装支架
|
|
|
1个
|
|
11
|
铸铁平台
|
|
|
1块
|
|
12
|
联轴器2
|
被测电机与传感器之间
|
|
1个
|
|
13
|
机械安装连接
|
垫高块、防护罩、安装附件等
|
|
1台
|
|
14
|
直流电压传感器
|
|
|
1个
|
|
15
|
直流电流传感器
|
|
|
1个
|
|
16
|
功率计
|
含3个高精度电流互感器
|
|
1台
|
三、主要检测项目：
• 整车控制系统、电驱动系统功能联调;
• 驱动系统功率扭矩试验;
• 电机及控制器总体效率试验;
• 电机空载试验;
• 过载能力试验;
• 再生能量回馈试验(检测被测电机发电电流);
• 最高工作转速、超速试验;
• 电机堵转试验;
• 驱动系统耐久性试验;
• 温度、温升试验;
• 额定功率测试。
四、设备功能：
1、测试参数：转速、 扭矩、 功率、电流、电压、输入功率、效率;
2、参数显示方式： 计算机屏幕显示;
3、数字设定扭矩值，DTC自动控制;
4、打印试验报告;
5、空载试验、加载试验;
6、具备倒拖功能;
7、动态曲线显示;
8、恒转速控制模式、恒扭矩控制模式。
五、主要测量及显示参数、范围和精度
|
序号
|
测量参数
|
测量范围
|
精 度
|
备注
|
|
1
|
电机转速
|
0-20000r/min
|
±0.1%±1 个字
|
|
|
2
|
电机扭矩
|
0-500N.M
|
±0.2%±1 个字
|
|
|
3
|
电机输出功率
|
0-300kw
|
|
计算值，
转速*扭矩/9549
|
|
4
|
驱动器输入电流
|
0- 700A
|
±0.4%±1 个字
|
|
|
5
|
驱动器输入电压
|
0- 700V
|
±0.4%±1 个字
|
|
|
6
|
驱动器输入功率
|
- 360kw
|
|
计算值，
电流*电压/1000
|
|
7
|
驱动器电机总体效率
|
|
|
计算值，电机输出功率/驱动器输入功率
|

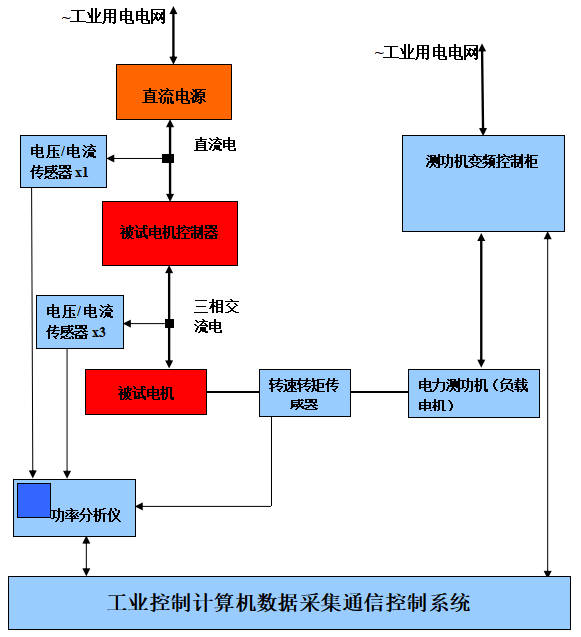

六、电机试验台系统图
|
