一 、设备配置
|
序号
|
名称
|
数量
|
参数
|
|
1
|
直流电阻测量仪、
绝缘电阻测量仪、
耐压试验仪
|
1套
|
检测数据以通讯的方式上传至计算机。
|
|
2
|
计算机测试控制台
|
1台
|
数据自动记录保存
测试参数:转速扭矩功率，温度电流电压
|
|
3
|
振动传感器
|
2个
|
|
|
4
|
ACW315T电涡流模拟负载器
|
1台
|
额定功率：315千瓦
额定扭矩：2000Nm
转速在1500r/min时，最大可以加载315千瓦。转速在1000r/min时，最大可以加载207千瓦。
转速在750r/min时，最大可以加载157千瓦。
低速时加载性能优秀，转速在200-1500r/min时，均可以最大加载2000Nm。
最高转速3000r/min
|
|
kW5
|
铸铁平台
|
1块
|
长3米，宽1.5米，厚度0.2米

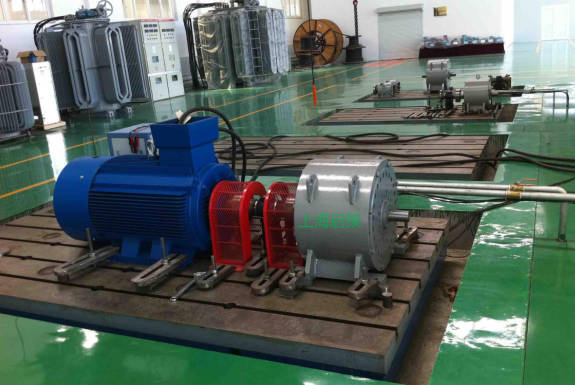

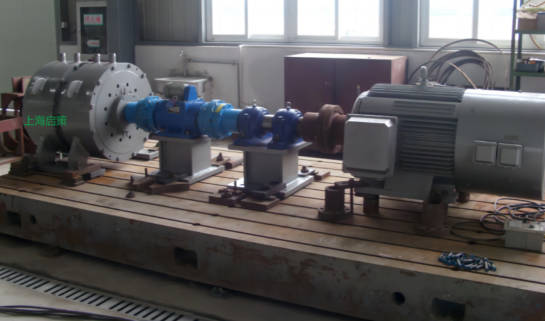

被测电机--扭矩传感器--模拟负载器
|
|
6
|
电流互感器
|
1个
|
|
|
7
|
电压互感器
|
1个
|
|
|
8
|
温度传感器
|
2个
|
|
|
9
|
噪声传感器
|
1个
|
|
|
10
|
三相油浸式感应调压器
|
1台
|
|
|
11
|
强电控制柜
|
1台
|
|
|
12
|
强电电缆1
|
5米
|
强电控制柜至三相调压器
|
|
13
|
强电电缆2
|
15米
|
三相调压器至被测电机
|
|
14
|
现场调试
|
|
|
二、参考标准
MT/T 767-1998 矿用隔爆型直流电动机，
MT/T 492-1995 煤矿用隔爆型三相异步电动机。
GB/T 1032-2005 《三相异步电动机试验方法》
GB/T 22669-2008 《三相永磁同步电动机试验方法》
三、试验项目
|
序号
|
试验项目
|
试 验 描 述
|
|
1
|
直流电阻测量
|
使用直流电阻测试仪完成测试，检测数据以通讯的方式上传至计算机，实现数据采集、保存、打印。
|
|
2
|
绝缘、耐压试验
|
使用绝缘耐压综合测试仪完成测试，检测数据以通讯的方式上传至计算机，实现数据采集、保存、打印。
|
|
3
|
空载试验
|
电机在频率50Hz及对应电压下运行，测取空载电流、空载电压、空载输入功率及转速。
|
|
4
|
堵转试验
|
堵住电机转子，使之不能运转，施加可以使电机产生接近50Hz额定电流值的电压，测取堵转时的电压、电流和输入功率。
|
|
5
|
超速试验
|
采用电控柜驱动被试电机达到要求的转速，通过改变不同的频率，测试被试电机不同转速下的振动。
|
|
6
|
振动测量
|
在电机超速运行时，测量电机轴承部位三个方向（一般电机均有两个轴承）的振动速度有效值。
|
|
7
|
加载试验
|
给被测电机施加一个可控负载
|
四、试验方法
(1)轻载跑合试验：以截割电机额定功率地25%运转25分钟，观察运转情况、密封处的渗漏情况、设备温升。
(2)温升试验：连续加载，50%截割电机额定功率运转60分钟，75%截割电机额定功率运转60分钟，100%截割电机额定功率运转30分钟，测试记录转速、扭矩、功率、温度 。
五、主要测量参数名称、精度
|
序号号
|
名 称
|
单 位
|
量程范围
|
精度（%F.S）
±F.S%
|
备注
|
|
01
|
转速
|
r/min
|
0~3000
|
±0.1
|
|
|
02
|
扭矩
|
N.m
|
0-2000
|
±0.2
|
|
|
03
|
功率
|
|
|
|
计算值
|
|
04
|
电压
|
V
|
0-500
|
±0.5
|
|
|
05
|
电流
|
A
|
0-600
|
±0.5
|
|

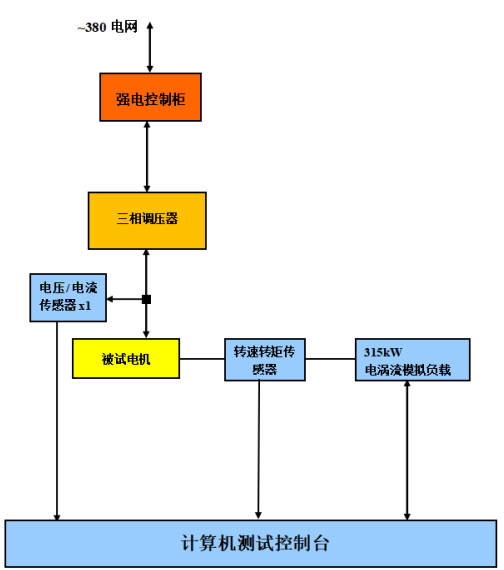

六、电机测试台系统图
|
